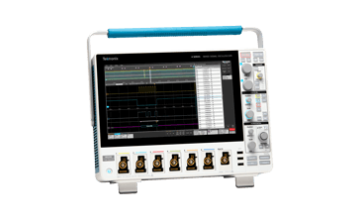

核心原理：让电信号 “现形” 的技术逻辑
信号示波器的本质是将随时间变化的电信号转化为时间 - 电压二维波形的测量仪器，其核心工作流程分为信号采集、处理与显示三个环节。被测信号通过探头输入仪器，经垂直系统放大、滤波与衰减后，由高速 ADC（模数转换器）进行采样，将模拟信号转化为数字信号；数字信号经触发系统同步校准后，由处理单元完成分析计算，*终通过显示屏呈现为直观的波形。
模拟示波器与数字示波器是两大主流类型。模拟示波器通过 CRT 阴*射线管直接显示信号，响应速度快但功能单*，难以满足复杂信号分析需求；数字示波器以 LCD 为显示载体，依托数字处理技术实现波形存储、触发、FFT 分析等功能，是当前市场主流。在此基础上，还衍生出混合信号示波器（MSO，同步采集模拟与数字信号）、混合域示波器（集成频谱分析功能）、数字荧光示波器（高波形捕获率）等细分类型，适配不同场景的测试需求。
关键指标：选型的核心依据
选择示波器的核心是匹配测试需求，而带宽、采样率、存储深度是三大基础指标，直接决定测量精度与适用范围。
带宽：指信号衰减 3dB（约 70.7% 幅度）时的频率范围，决定示波器能准确测量的*高信号频率。经验法则：测量方波 / 脉冲信号时，带宽需≥信号*快上升沿等效频率的 3 倍；测量正弦波时，带宽≥信号频率的 1.5 倍。例如，上升沿 10ns 的 MOS 管开关信号，等效频率约 35MHz，选择 100MHz 带宽即可满足测量，带宽过高反而会引入额外噪声。
采样率：ADC 每秒采集的点数，决定波形细节还原度。行业推荐 “5 倍法则”：采样率≥信号*高频率成分的 5 倍，避免丢失关键细节或产生假信号。需注意，多通道开启时采样率会分摊，单通道 2GSa/s 的示波器，双通道同时使用时采样率通常降至 1GSa/s。
存储深度：*次采集能存储的波形数据总量，计算公式为 “存储深度 = 采样率 × 观测时间”。存储深度越大，既能在高采样率下保持较长观测时长，也能在长观测时维持足够采样率，适合分析电源软启动、低频瞬态等长时信号。
此外，触发精度、波形捕获率、垂直分辨率（ADC 位数）、探头适配性等指标同样重要。例如，高波形捕获率能快速捕捉偶发毛刺，12 位 ADC 可提升小信号测量精度，优质探头则能减少信号传输损耗，确保测量准确性。
多元应用：覆盖电子全产业链
示波器的应用贯穿电子技术全流程，从研发到量产、从实验室到现场，成为不同*域的必备工具。
电子研发与芯片设计：芯片内部信号、高速接口（如 DDR5、SerDes）的波形测试，需要高带宽（数十 GHz *）、高采样率的实时示波器，用于验证信号完整性与时序匹配。例如，90GHz 带宽的示波器已成为超高速信号测试的 “中国标尺”，支撑半导体与通信产业的精密测量。
通信与网络设备：5G/6G 射频信号、车载以太网、光模块等高速通信信号的分析，需示波器支持调制信号解码、眼图测试、SNDR 分析等功能，保障信号传输质量与稳定性。
汽车电子与新能源：车载 ECU 信号、SiC 功率器件动态参数、CAN/LIN 总线、电机驱动等测试，要求示波器抗干扰能力强、支持多通道同步，同时适配车载以太网自动化*致性测试，助力智能汽车与新能源技术研发。
电源与电力电子：开关电源的纹波噪声、MOS 管开关损耗、三相逆变器波形等测试，需示波器具备低噪声、高动态范围，精准捕捉微弱信号变化。
工业控制与教育：工业传感器信号、PLC 控制信号调试，以及高校电子类教学实验中，示波器作为直观教学工具，帮助理解电路原理与信号特性。
发展趋势：向高性能与智能化升*
随着电子信号向高速化、复杂化演进，示波器正朝着高带宽、高采样率、智能化、集成化方向发展。带宽方面，已突破 90GHz，未来将向 100GHz + 迈进，采样率可达万亿*（TSa/s），满足 112G SerDes、6G 射频信号的测试需求。
智能化是核心趋势，AI 算法的融入实现了自动波形参数测量、故障智能诊断、异常信号自动标记，大幅降低操作门槛。集成化方面，混合信号示波器（MSO）、混合域示波器成为主流，将逻辑分析、频谱分析、信号源等功能整合，*台设备即可完成多维度测试，提升效率。
同时，便携化与模块化趋势明显。手持示波器（带宽≤500MHz）适配现场维修，模块化示波器（如 PXIe 架构）可按需扩展通道与功能，适配复杂测试系统。
结语
从电子实验室的精密研发，到工业现场的故障排查，信号示波器始终是电子工程师的 “核心伙伴”。它不仅是测量工具，更是电子技术创新的 “可视化桥梁”，让抽象的电信号变得可观测、可分析、可优化。随着技术的持续突破，示波器将在半导体、通信、汽车电子等*域发挥更关键的作用，持续推动电子产业的高质量发展。
